三菱plc采集器
产品简介:

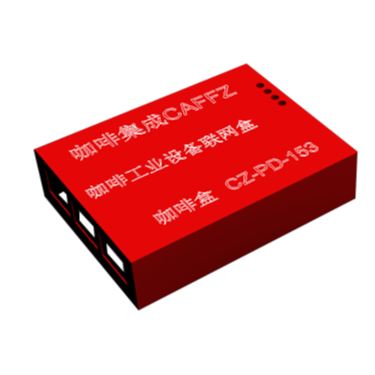

三菱plc采集器( CZ-PD-153 ) 是一款经济型的以太网通讯处理器,是为满足日益增多的工厂设备信息化需求(设备网络监控和生产管理) 而设计,用于三菱FX1S/1N/2N/3S/3G/3GA/3GC/3U/3UC系列、汇川、士林AX、禾川等PLC以太网数据采集,非常方便构建生产管理系统。
三菱plc采集器采用工业级设计,模块化便携式安装,不占用PLC编程口,上位机通过以太网对PLC数据监控的同时,触摸屏可以通过复用接口X2与PLC进行通讯。咖啡盒支持工控领域内绝大多数SCADA软件,支持三菱MC以太网协议和ModbusTCP两种通讯方式。
三菱plc采集器( CZ-PD-153 ) 功能:
1、安装在35mm的导轨上,COM1口直接连接至PLC编程通讯口。三菱plc采集器需要外接24VDC电源。
2、集成WEB服务器,通过网页可设置设备参数和运行诊断,并设置登录保护密码,防止篡改配置数据。
3、对三菱PLC编程口通讯参数自适应,无需额外设置。
4、集成ModbusTCP服务器,支持FC1、FC2、FC3、FC5、FC6、FC16,Modbus数据区自动映射至三菱plc的数据区。
5、采用ModbusTCP方式,可实现高级语言(如VB、VC、C#等)编程,实现与三菱PLC的数据通讯,方便开发生产管理系统。
6、支持OPC通道的SCADA(上位组态软件)以OPC方式与三菱PLC通讯。
7、最多支持6台PC同时采集PLC数据。
8、支持用户侧通过以太网实现固件更新,免费提供集成更多功能的固件,一次购买硬件,永久升级。
模块安装:
(一)接线说明

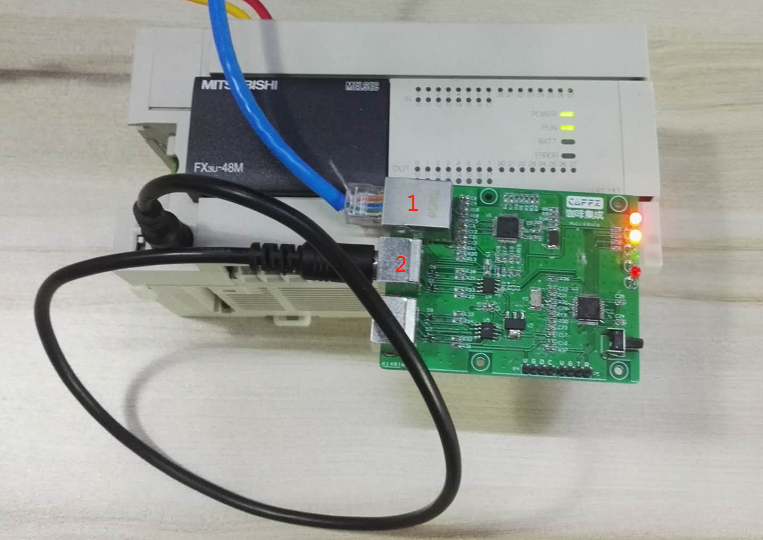

1.准备一台电脑,然后使用与电脑在同一局域网的网线连接RS485接口(图中接口1)。
2.编程线的一端连三菱plc采集器的COM口(图中接口2),另一端接PLC的编程口。
(二)参数配置

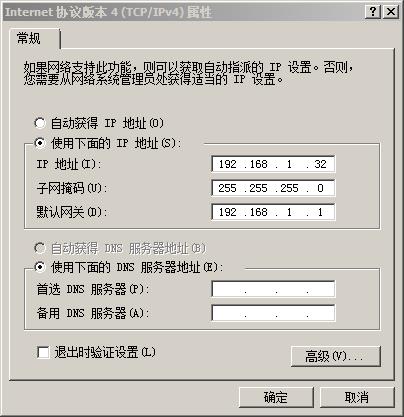

1.打开电脑的网上邻居,修改电脑的IP地址(见下图),以192.168.1.32为例

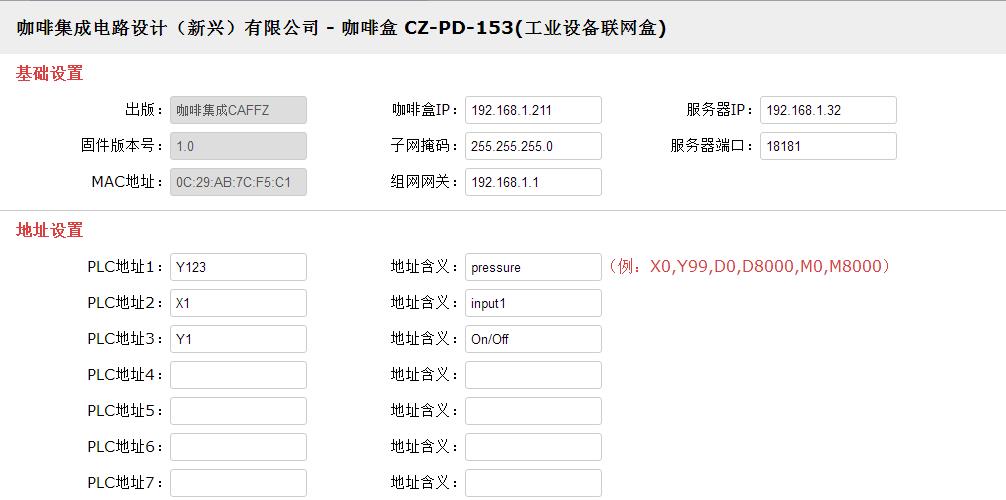

2.在电脑用浏览器打开http://192.168.1.211/
(1)将“服务器IP” 设置为 本机的IP地址192.168.1.32,“服务器端口”要设置。
(2)在“PLC地址”中填入需要查看内容的PLC地址,单击保存。
(3)从咖啡盒中拔出编程线,等待1秒,再重新插好(第一步中的COM口)。

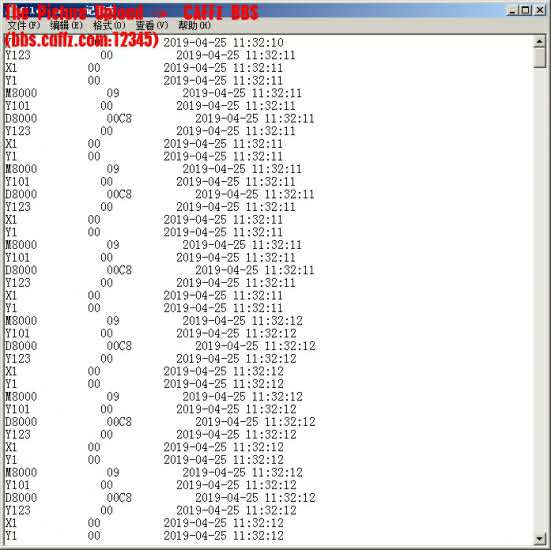

(三)用高级语言编写Server Socket例子,可实时监听到咖啡盒发过来的PLC地址内容(例子代码见附件),PLC地址内容将保存在C:file1.txt中。

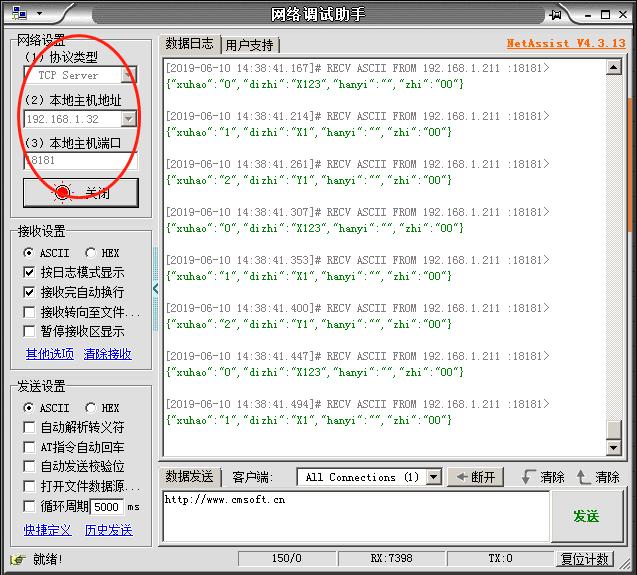

(四)可以选用调试助手,选择协议TCP Server ,本地主机地址 192.168.1.32,本机主机端口18181,可实时监听到模块发过来的PLC数据内容。
帖子附件为嘉立创打样板的源文件,可以下载直接自行修改使用。
附件为 STM32 芯片驱动程序, 打好样板后,把此程序烧录进去就可以完成对 三菱FX3U系列的PLC 进行读取, 是一个工业网关产品。
硬件程序,可自行烧录进硬件。
补充资料:

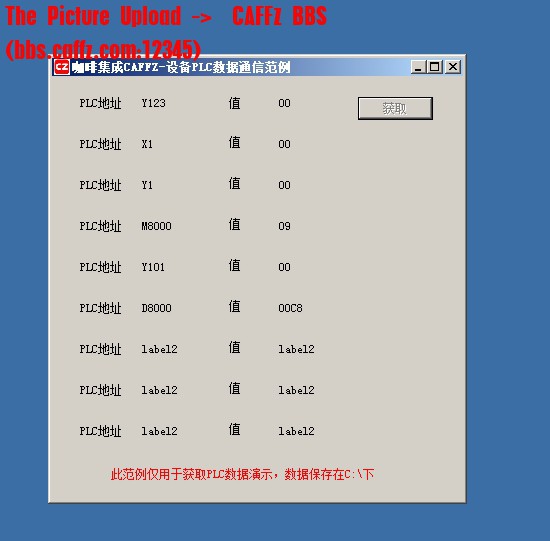

(1)PLC采集器通讯示例程序 C#(点击阅读全文:)
http://cloud.caffz.com:12345/mud/post/detail.php?tid=254611&fid=458
出处: 幻世大陆 - 妖精之都亚雷比斯 Fairy City Arebis《Arebis亚雷比斯》(城市)
作者:Phoenix001,等级: Lv3
(2)PLC采集器通讯配置工具(点击阅读全文:)
http://cloud.caffz.com:12345/mud/post/detail.php?tid=254612&fid=458
出处: 幻世大陆 - 妖精之都亚雷比斯 Fairy City Arebis《Arebis亚雷比斯》(城市)
作者:Phoenix001,等级: Lv3
